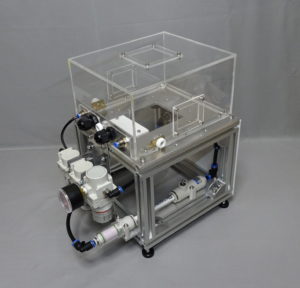

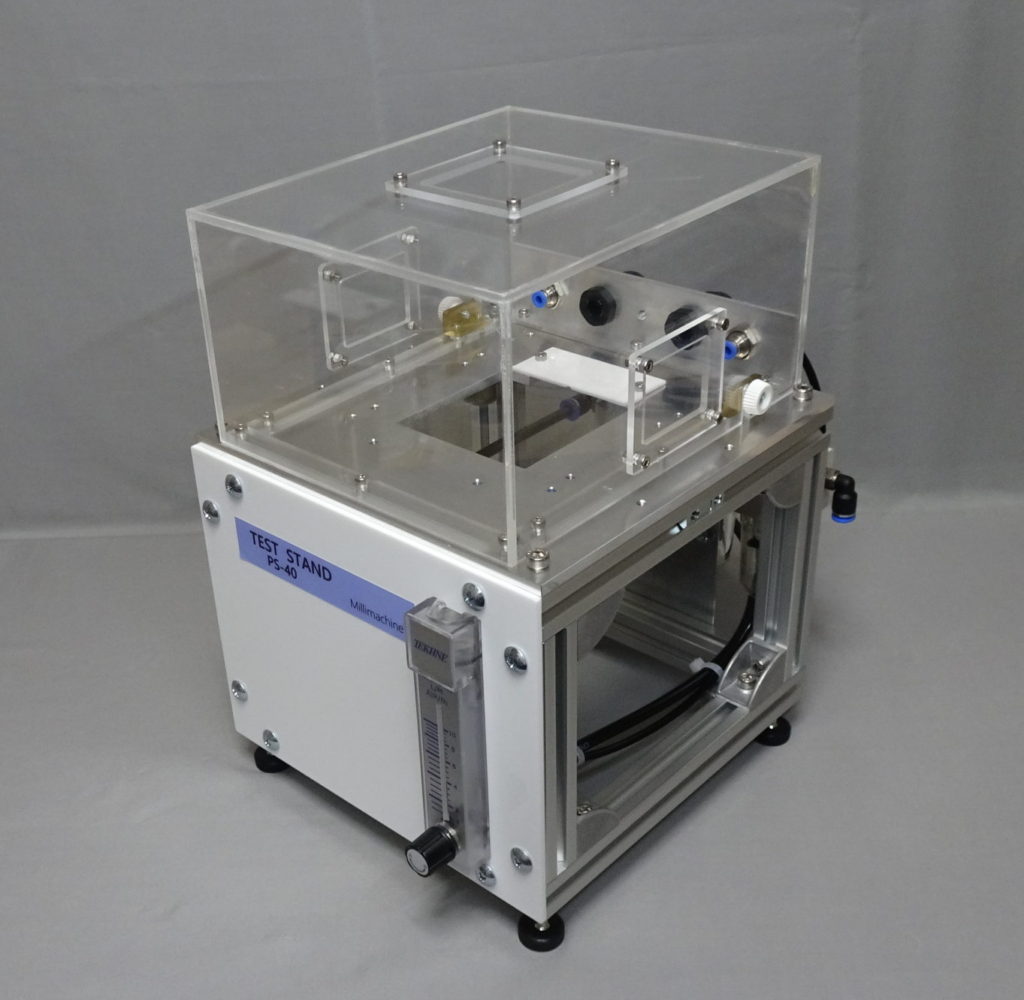

1．ペルチェスタンド　ＰＳ４０（フレーム　＋　防湿カバー　＋　ドライエアユニット）
　　　標準価格　１２４，０００円（税別）　

　　　間口２００ｍｍのスペースに、ペルチェ式温度試験スタンドとしての必須機能を充実。お客様ご所有の（あるいはご購入予定）のペルチェユニットを装着すれば、
　　　すぐに温度試験が開始できます ( ペルチェユニットと温調器は別売ですが、ミリマシンでも選定、製作、ご提案可能です）。

　　　特徴：
　　　１）２０ミリ角アルミフレーム材と、厚さ５ミリのアルミ製ベースプレートによって、堅牢で拡張性のあるベースフレームを構成。
　　　２）サービスポートの充実した防湿カバーキットを装備。
　　　３）圧縮空気を供給するだけで使えるドライエアキットを装備。

詳細：

・ベースプレートの開口部は、お客様のペルチェユニットのサイズに合わせ、７０
　ミリ角、８２ミリ角をご用意しております（ミリマシン製のペルチェの場合は７
　０ミリ角です）。　カスタム寸法もお受けします。

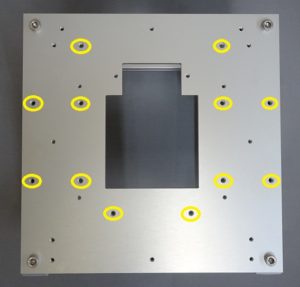

・ベースプレート上には、手前、奥、左右に部品取付用のねじ穴Ｍ４）が計１２か
　所配置されており、実験に必要な周辺部品の取り付けに便利です（使用例参照）。

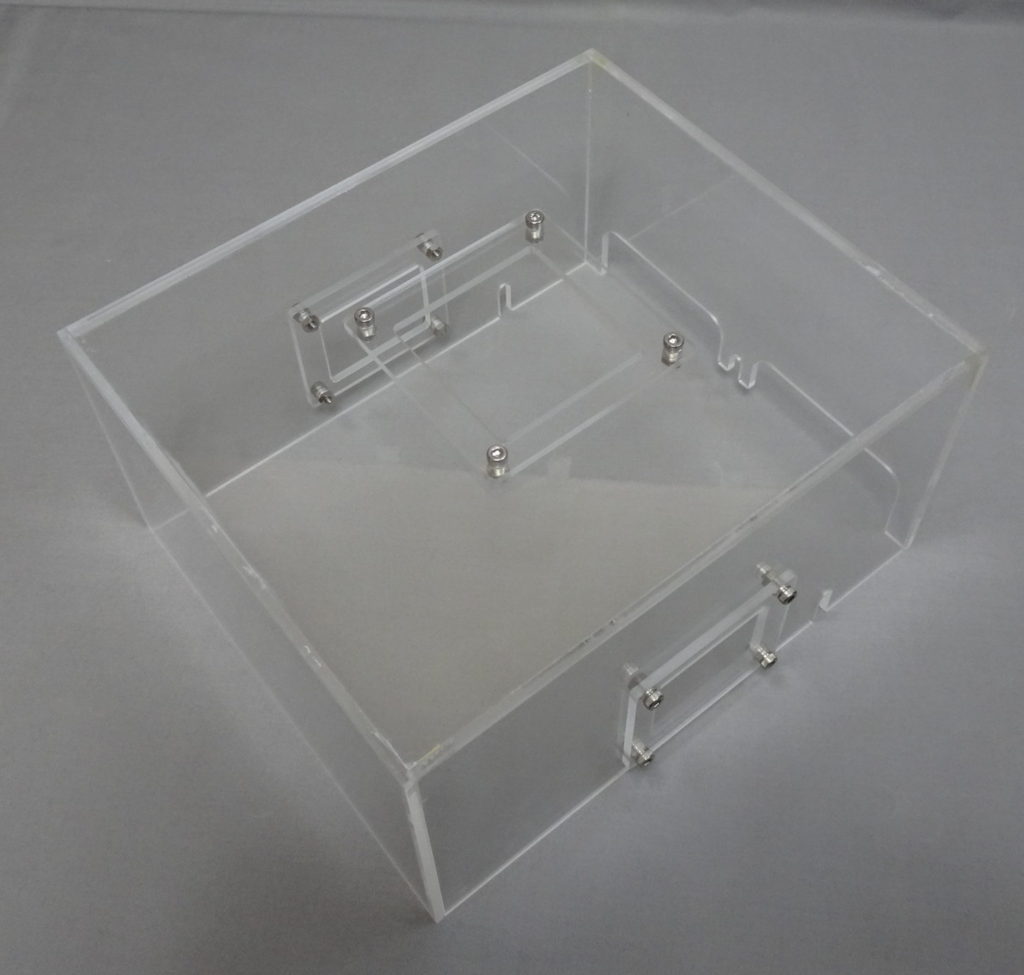

・防湿カバーキットには、アクリルケース本体の他、配管・配線ポートを備えた背
　面プレートが付属します。
　これは、ベースプレート側に固定されるので、ケースの着脱の際、配管・配線を
　外す必要はありません。

・ドライエアユニットの動作に必要なエアフィルタや圧力調節器、圧力計、流量調
　節器など一式をセット。ドライエアは、圧縮空気を接続するだけで発生できます。

　　　諸元：
　
　　　　・外形寸法　　幅（間口）２００ミリ、奥行き　２１０ミリ、高さ３１０ミリ（うち、カバー高さ約１１０ミリ）ただし、背面にドライエアユニット等を配置してお
　　　　　　　　　　　り、約１００ミリ突出しています。
　　　　・ベースプレート寸法　
　　　　　　　　　　　２００ミリ角（厚さ５ミリ、アルミ製）
　　　　・カバー寸法　外形　間口１６８ミリ、奥行き　１９６、高さ１０３（ブランクプレートの厚さ含まず）
　　　　　　　　　　　内寸　間口１６２ミリ、奥行き　１９０、高さ１００（ねじ突出部含まず）　なお、カバー材は透明アクリル、厚さ３ミリ。
　　　　・カバー開口寸法
　　　　　　　　　　　天面　５０ミリ角、　左右側面　４２×３２ミリ
　　　　　　　　　　　ブランクプレート　７０ミリ角　１枚、　５０×６０　２枚　付属します（厚さ３ミリ　アクリル製）
　　　　・背面プレート開口穴径
　　　　　　　　　　　φ１２．３×４ヶ所　　
　　　　　　　　　　　ただし、標準で、φ４チューブ継手１ヶ所、ケーブルクランプ(φ４．５～７．８　×３カ所）を実装済。　
　　　　・ドライエア　到達大気圧露点　－２０℃、　最大流量１５Ｌ／分
　　　　　　　　　　（供給圧縮空気　０．７ＭＰａ以上、　流量　２０Ｌ／分　以上の場合）
　　　　・流量調節　　フロート式流量計付きニードル弁により、０～１０Ｌ／分
　　　　・重量　　　　３．４Ｋｇ
　
　

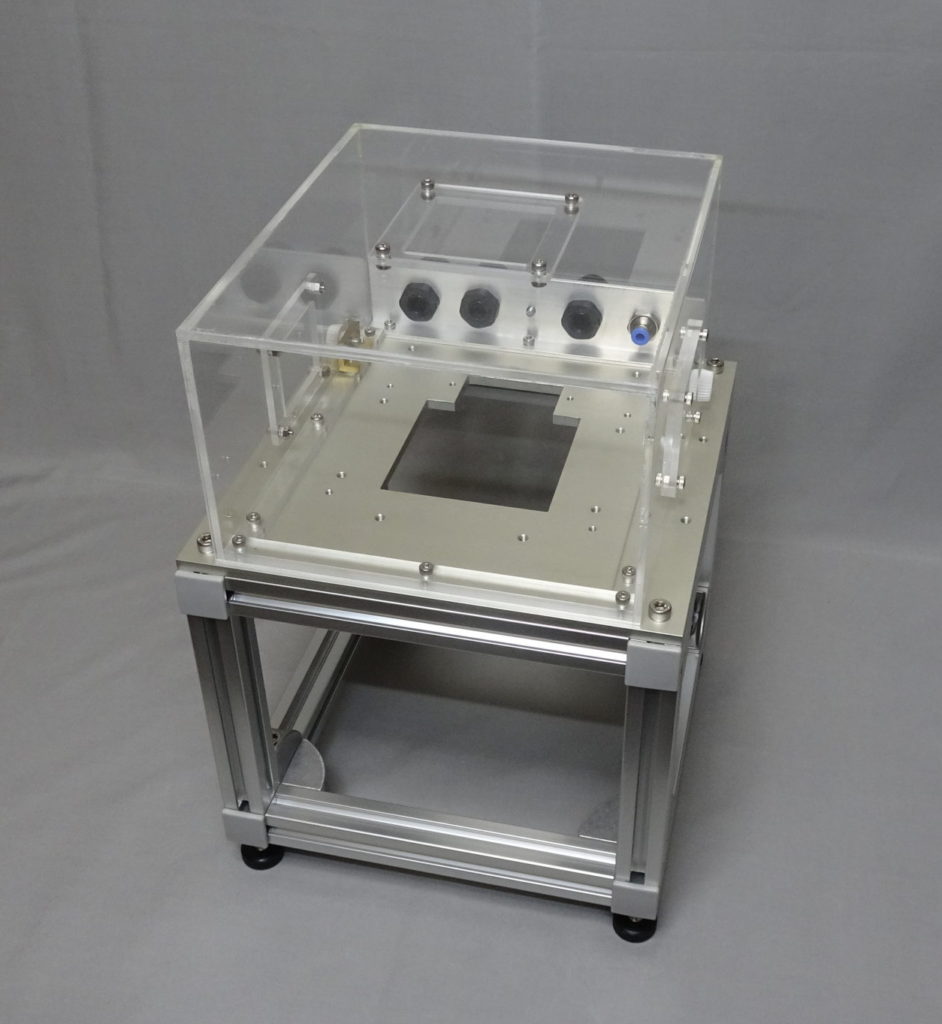

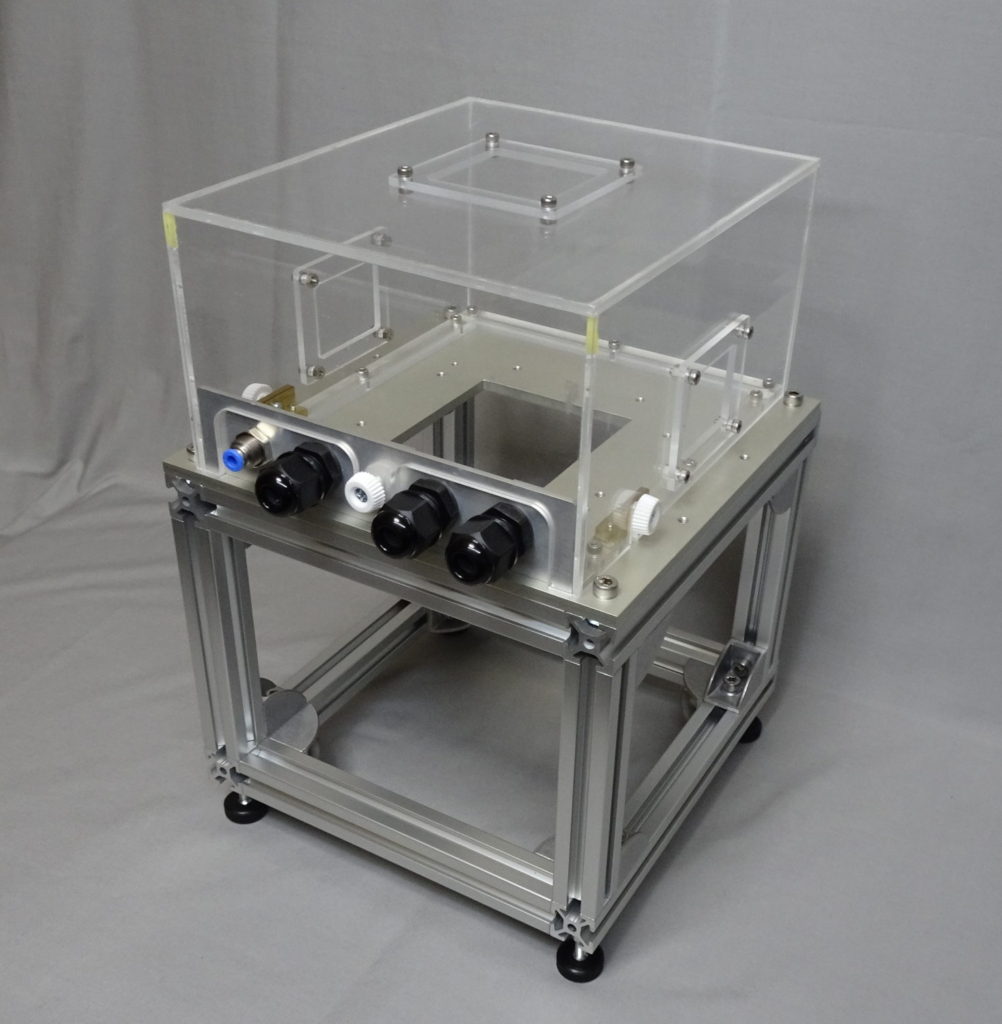

２．ペルチェスタンド　ＰＳ４０－ＦＣ（フレーム　＋　防湿カバー）
　　　標準価格　　５８，０００円（税別）　　ドライエアの供給環境のあるお客様向けです。　

　　　間口２００ｍｍのベースフレームに防湿カバーを加えたペルチェ式温度試験スタンド。お客様ご所有の（あるいはご購入予定）のペルチェユニットを装着すれば、
　　　すぐに温度試験が開始できます ( ペルチェユニットと温調器は別売ですが、ミリマシンでも選定、製作、ご提案可能です）。
　　　

　　　特徴：
　　　１）２０ミリ角アルミフレーム材と、厚さ５ミリのアルミ製ベースプレートによって、堅牢で拡張性のあるベーススフレームを構成。
　　　２）サービスポートの充実した防湿ケースキットを装備。ドライエアの接続口は実装しています。

詳細：

・ベースプレートの開口部は、お客様のペルチェユニットのサイ
　ズに合わせ、７０ミリ角、８２ミリ角をご用意しております
（ミリマシン製のペルチェの場合は７０ミリ角です）。
　カスタム寸法もお受けします。

・ベースプレート上には、手前、奥、左右に部品取付用のねじ穴
（Ｍ４）が計１２か所配置されており、実験に必要な周辺部品の
　取り付けに便利です（使用例参照）。

・防湿カバーキットには、アクリルケース本体の他、配管・配線
　ポートを備えた背面プレートが付属します。
　これは、ベースプレート側に固定されるので、ケースの着脱の
　際、配管・配線を外す必要はありません。
　ただし、本セットは、ドライエアユニットを実装しておりませ
　んので、ドライエアはお客様のほうでご用意ください。

　　　 諸元：
　
　　　　・外形寸法　　幅（間口）２００ミリ、奥行き　２１０ミリ、高さ３１０ミリ（うち、カバー高さ約１１０ミリ）
　　　　　　　　　　　ただし、背面にチューブ継手、ケーブルクランプを配置しており、約３０ミリ突出しています。
　　　　・ベースプレート寸法　
　　　　　　　　　　　２００ミリ角（厚さ５ミリ、アルミ製）
　　　　・カバー寸法　外形　間口１６８ミリ、奥行き　１９６、高さ１０３（ブランクプレートの厚さ含まず）
　　　　　　　　　　　内寸　間口１６２ミリ、奥行き　１９０、高さ１００（ねじ突出部含まず）
　　　　　　　　　　　なお、カバー材は透明アクリル、厚さ３ミリ。
　　　　・カバー開口寸法
　　　　　　　　　　　天面　５０角、　左右側面　４２×３２ミリ
　　　　　　　　　　　ブランクプレート　７０ミリ角　１枚、　５０×６０　２枚　付属します（厚さ３ミリ　アクリル製）
　　　　・背面プレート開口穴径
　　　　　　　　　　　φ１２．３×４ヶ所　　
　　　　　　　　　　　ただし、標準で、φ４チューブ継手１ヶ所、ケーブルクランプ(φ４．５～７．８　×３カ所）を実装済。　
　　　　・重量　　　　２．４Ｋｇ
　

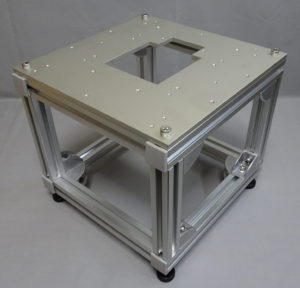

３．ペルチェスタンド　ＰＳ４０－Ｆ（フレーム単体）
　　　標準価格　　３２，０００円（税別）　　結露の心配のない温度範囲でお使いのお客様向けです。

　　　間口２００ｍｍのペルチェ式温度試験スタンド用のベーススタンンド単体です。お客様ご所有の（あるいはご購入予定）のペルチェユニットを装着すれば、
　　　 すぐに温度試験が開始できます ( ペルチェユニットと温調器は別売ですが、ミリマシンでも選定、ご提案可能です）。
　　　

　　　特徴：
　　　１）２０ミリ角アルミフレーム材と、厚さ５ミリのアルミ製ベースプレートによって、堅牢で拡張性のあるベースフレームを構成。

詳細：
・ベースプレートの開口部は、お客様のペルチェユニットのサイ
　ズに合わせ、７０ミリ角、８２ミリ角をご用意しております
（ミリマシン製のペルチェの場合は７０ミリ角です）。
　カスタム寸法もお受けします。

・ベースプレート上には、手前、奥、左右に部品取付用のねじ穴
（Ｍ４）が計１２か所配置されており、実験に必要な周辺部品の
　取り付けに便利です（使用例参照）。

　　　 諸元：
　
　　　　・外形寸法　　幅（間口）２００ミリ、奥行き　２１０ミリ、高さ２００ミリ
　　　　・ベースプレート寸法　
　　　　　　　　　　　２００ミリ角（厚さ５ミリ、アルミ製）
　　　　・重量　　　　１．８Ｋｇ
　

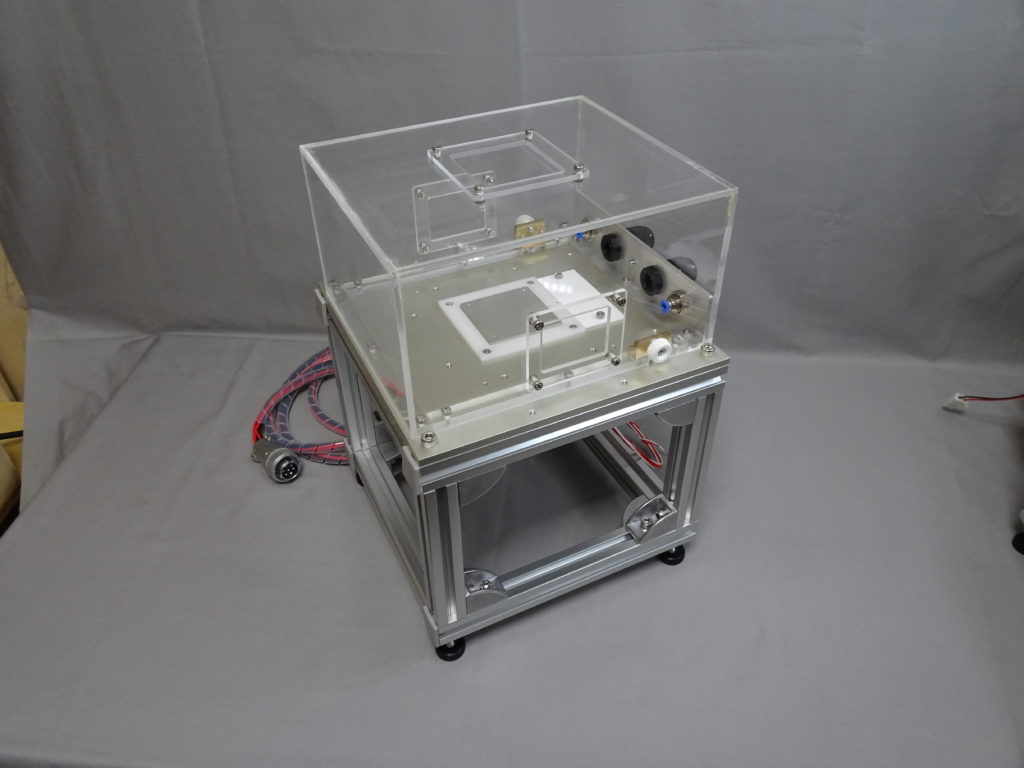

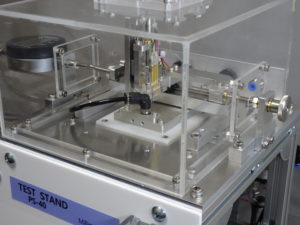

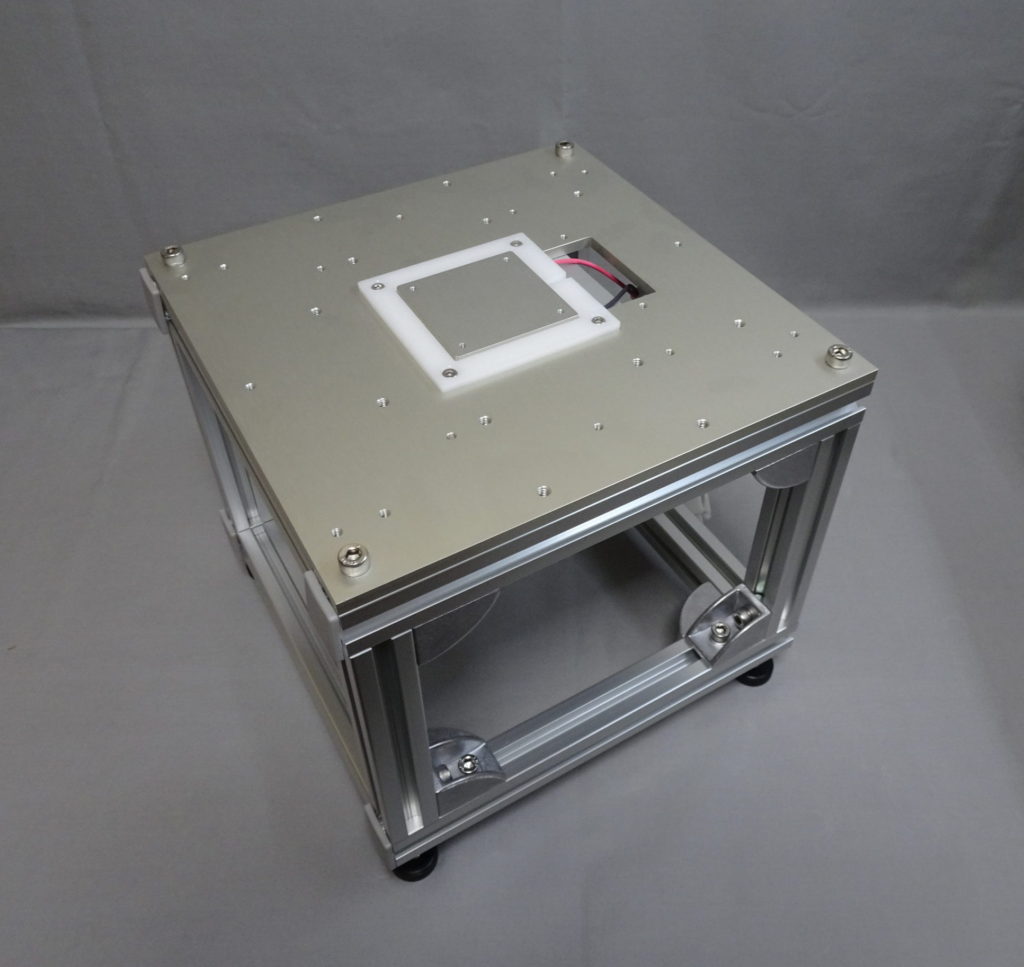

　　　使用例：　ペルチェユニット実装
