ペルチェユニットおよび、ペルチェ用の簡易版温度調節器を参考製品として記します。

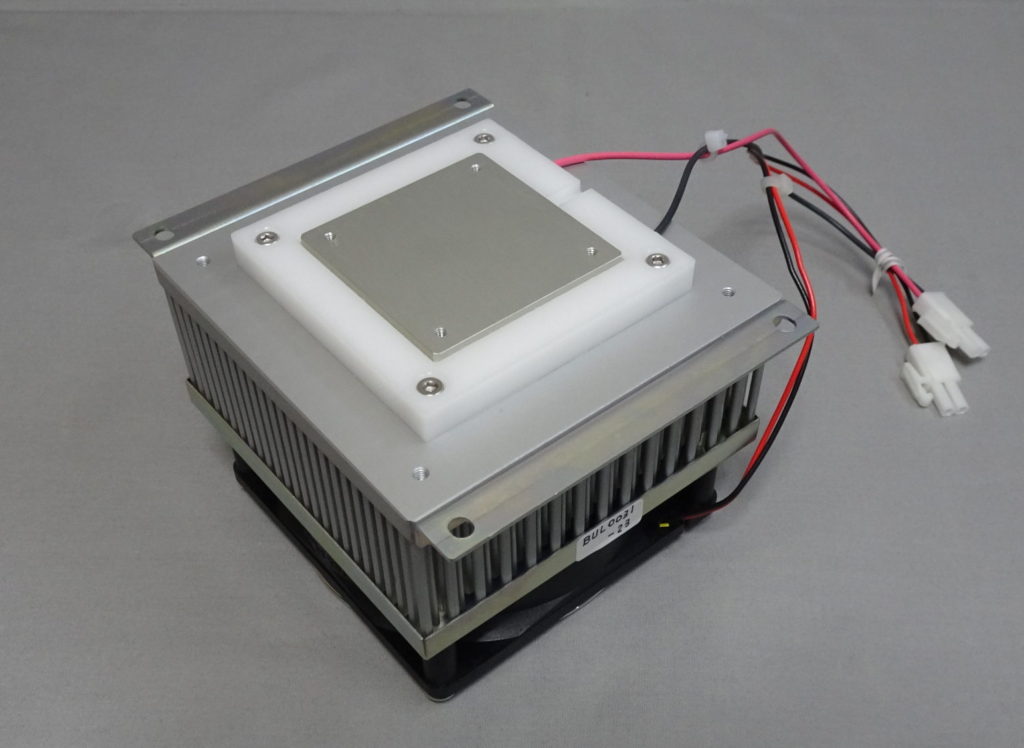

１．ペルチェユニット ＰＵＡ４０
ヒートシンクとファンの組み合わせによって空冷排熱する方式の、ペルチェユニットです。
諸元：
外形寸法： 幅（間口）１００ミリ、奥行き１００ミリ、高さ８５ミリ（取付金具含まず）
温調プレート寸法： （温度調節されるアルミ製のプレートの寸法） ５０×５０ミリ
センサ口： φ２．５ミリ、深さ２０ミリ（センサは含まれておりません）
電源電圧： １２Ｖ
吸熱量 ： １５Ｗ（温調プレート０℃、外気温２５℃時）
到達温度： 低温側 －１５℃（外気温２５℃、無負荷時）
高温側は９５℃以下で使用（使用部品の耐熱温度から）
重量 ： ０．７５Ｋｇ

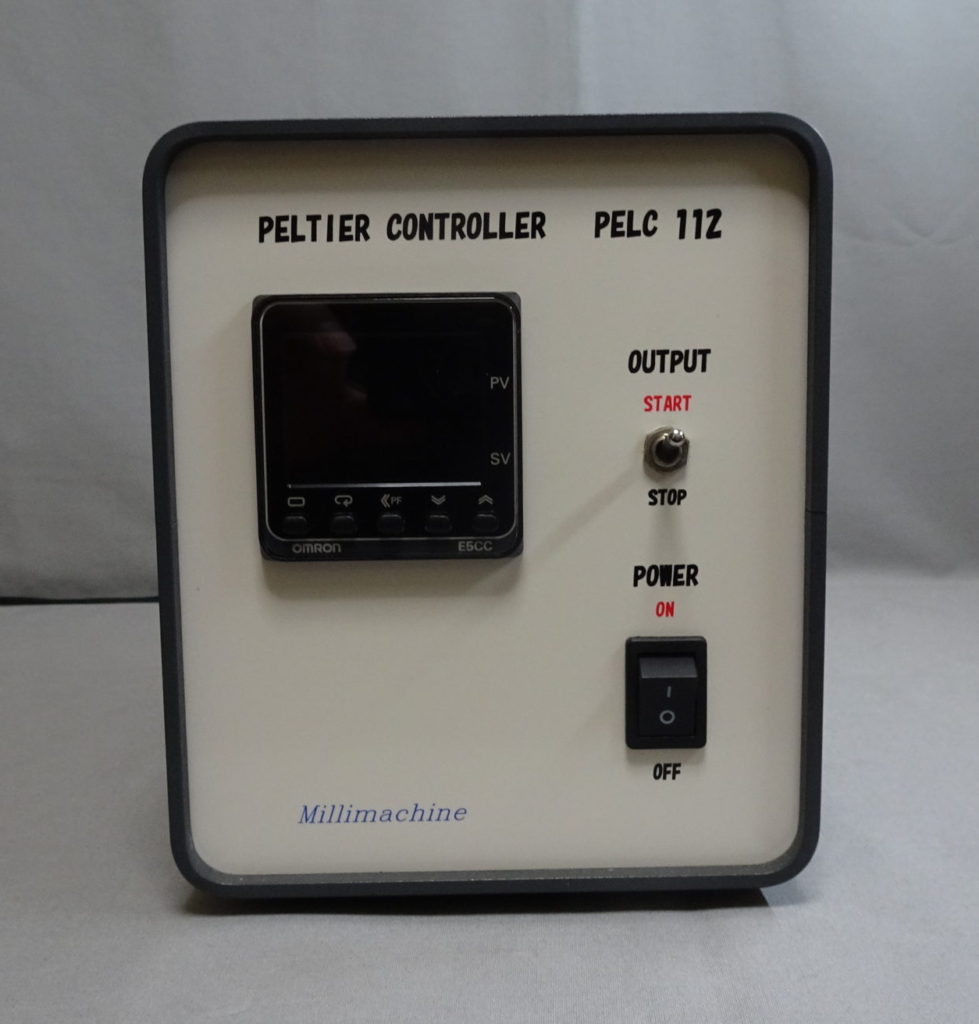

２．温度調節器 ＰＥＬＣ１１２
汎用の温調計とペルチェ専用のリレーを使用し、スイッチング電源（いずれも市販品）の出力電圧１２ＶをＯＮ／ＯＦＦ制御する形式の簡易な温度調節器です。
諸元：
電圧・電流： ＤＣ１２Ｖ、７A（最大）
制御方法： (電圧出力をＯＮ／ＯＦＦする方式の）ＰＩＤ定値制御
温度センサ： Ｐｔ１００
接続方法： ペルチェユニットＰＵＡ４０との接続は、専用ケーブルによる（ペルチェ用、ファン、
温度センサ用）。
温度設定範囲： －４０℃ ～ ＋９０℃（リミット設定による）
低温側の実際の到達温度はペルチェユニットに依存、ＰＵＡ４０との組み合わせによる
実力値は－１５℃。
分解能： ０．１℃（温調計の分解能）
精度 ： ±０．５℃
センサとしてＰｔ１００（Ｂ）及びペルチェユニットＰＵＡ４０との組み合わせで得ら
れる精度。
使用周囲温度： ０～４０℃ (結露なきこと）
消費電力： １２０Ｗ
外形寸法： 間口１２０×高さ１４５×奥行き２２０ミリ(突起含まず）
重量 ： １．８Ｋｇ
