　　ミリマシンでは、「実験室で手軽に使える温度試験ステージを、簡単に構築できるように」、ペルチェスタンドをメインに提案しています。　　

　　これは、ペルチェユニット用の 架台(スタンド）、結露防止カバー（防湿カバー）、ドライエアユニットから成る スタンドシステム で、これにペルチェユニット
　　と温調器を接続することで、温度試験ステージが簡単に構築できるものです。
　　（ ペルチェユニットと温調器は、お客様所有、またはご購入予定の物をお使いいただくことを想定しておりますが、当ミリマシン製もお使いいただけます）。　

１．ペルチェスタンドの構成　

　　スタンド、防湿カバー、ドライエアユニットから成り立っています

•

•

•

•

２．ペルチェスタンドのバリエーション　　　　

　　 ミリマシンでは、ペルチェスタンドの「標準品」として、フル装備のＰＳ４０と、部分品としてのＰＳ４０－Ｆ，　ＰＳ４０－ＦＣをご用意しています。

•

•

•

３．参考品とカスタム設計品

　　また、ミリマシン製のペルチェユニットと温調器は機能・性能等が限定的なため「参考品」としておりますが、ペルチェスタンドと組み合わせてご使用になること
　　は可能です。
　　さらに、お客様の試験対象品に合わせて、ワークホルダや測定端子等の保持・移動などを行う機構なども、カスタム設計・製作いたします。

•

•

•

　　　　　

４・標準品、参考製品、カスタム設計品の概要

　　　　　　以下に概要を記します。詳しくは、各製品ごとの紹介ページご参照ください（価格と諸元が記載されています）。

　　　　　１）「標準品」

　　　　　　　　・ペルチェスタンド　ＰＳ４０ 　　　 （フレーム　＋　防湿カバー　＋　ドライエアユニット　のフルオプション）
　　　　　　　　・ペルチェスタンド　ＰＳ４０－ＦＣ　（フレーム　＋　防湿カバー）　ドライエアは別途ご用意のある方へ
　　　　　　　　・ペルチェスタンド　ＰＳ４０－Ｆ　　（フレーム単体）　　結露の心配のない温度範囲でお使いの方へ

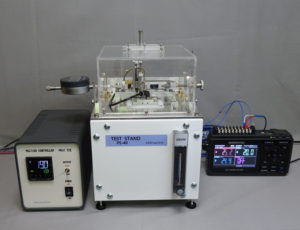

　　　　　　　　ペルチェスタンドシリーズは、お客様所有（あるいはご購入予定）のペルチェユニットと温調器を取り付ければ、早速温度試験を開始で
　　　　　　　　きる製品です。いずれも、組み合わせるペルチェユニットに応じて、フレーム上のベースプレートの開口寸法等をご指定いただけます。　　　　　

　　　　　　　　ペルチェユニットと温調器は、各社から優れた製品が販売されていますから、それらをご使用になることをお勧めしております。ユニッ
　　　　　　　　トの平面寸法が、およそ１００ミリ角程度以下であれば、本製品に取付可能です。　
　　　　　　　　

　　　　　　　　本製品の特徴は、

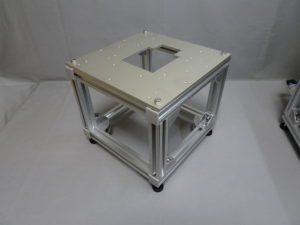

　　　　　　　　　　フレーム：　ミスミ社製の２０ミリ角アルミフレーム材を使用しており、堅牢であるとともに、側面の溝を利用して各所に部材の取
　　　　　　　　　　　　　　　　り付けが可能です。
　　　　　　　　　　　　　　　　また、ベースプレートには、ペルチェユニットの取付穴、防湿カバーの取付穴の他、１２ヶ所の汎用のサービスタップ
　　　　　　　　　　　　　　　　を配置してあり、拡張性に富みます。
　　　　　　　

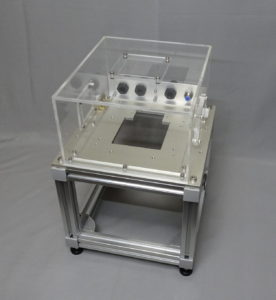

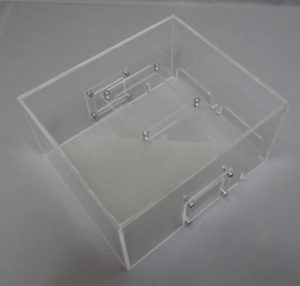

　　　　　　　　　　防湿カバー：アクリル製のカバーがメインですが、前出のベースプレートに対して隙間なく、定位置にセットできるよう、ガイド部
　　　　　　　　　　　　　　　　品を配置しています。このうちの、背面のガイドプレートにはドライエア用配管継手・試験用配線の配線クランプを取
　　　　　　　　　　　　　　　　り付けていますので、カバーの着脱の際に、配管・配線までを着脱する必要がありません。
　　　　　　　　　　　　　　　　なお、ペルチェユニット用の電源および温度センサのケーブルは、ベースプレート開口部の一部から、外部に引き出す
　　　　　　　　　　　　　　　　ようになっています（ですのでこちらも、カバー着脱に際して。配管、配線は外す必要がありません）。
　　　　　　　　　　　　　　　　加えて、カバーには、左右側面、および天面にサービスポートが開けられており、カバー外からの操作やカバー内側に
　　　　　　　　　　　　　　　　内蔵できない機器（後出の露点計など）の導入を容易にしています。

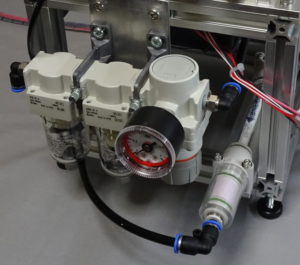

　　　　　　　　　　ドライエアユニット：コガネイ製のチューブドライヤーを使用しています。また、エアフィルタや圧力計、流量計などを適切に選定
　　　　　　　　　　　　　　　　し、セットしてありますので、圧縮空気を導入するだけで、ドライエアが発生できます。

　　　　　２）「参考製品」　機能・性能等が限定的という意味で参考製品とさせていただいております。

　　　　　　　　・ペルチェユニット　ＰＵＡ４０
　　　　　　　　　国内メーカ製のペルチェ素子を組み込んだペルチェユニットです。
　　　　　　　　　寸法設計はミリマシン独自ですが、基本性能は、同程度のサイズの素子を組み込んだ、多くの他社製品と同程度です。

　　　　　　　　・温調器（簡易版）　ＰＥＬＣ１１２
　　　　　　　　　ペルチェユニットに供給する１２Ｖの直流電圧をＯＮ／ＯＦＦする形式の温度調節器です。１００Ｖ電源で動作します。
　　　　　　　　　オムロン社製の温調計と東邦電子製のペルチェ専用リレー（半導体リレー）を組み合わせたもので、出力電圧は１２ＶのＯＮ／ＯＦＦ
　　　　　　　　　動作ですが、温調計がＯＮ時間とＯＦＦ時間の比を変化させることで、ＰＩＤ制御しています。
　　　　　　　　　温度の変化をプログラムで実行させたり、ＰＣなどからの外部動作はできませんが、温調計のキー操作で目標値をセットして、目標温
　　　　　　　　　度に安定させるという、いわゆる定値制御は可能です。

　　　　　３）「カスタム設計品」

　　　　　　　　・試験対象ワークをセットするための機構・構造
　　　　　　　　　これは、お客様毎に寸法・形状・条件が異なりますから、お客様ご自身がご用意なさるのが良いですが、条件をお教えいただいた上で
　　　　　　　　　ミリマシンで設計・製作することも可能です。
　　　　　　　　　いずれの場合でも、基本的には、ペルチェユニット上面のプレート（温調プレート）に、対象ワークを直接ねじ止めするか、あるいは
　　　　　　　　　対象ワークを入れるホルダを製作し、プレートにねじ止めすることになります。

　　　　　　　　・対象ワークへの測定用電極等を接続するための機構・構造
　　　　　　　　　対象ワークを単に温度調節し、一定期間経過後に対象ワークを取り出して変化を観察するという場合を除き、多くは一定温度下での電
　　　　　　　　　気的特性の測定、あるいは外観変化等の観察が行われます。このとき、測定部位をいくつか変化させる場合には移動ステージの用意が
　　　　　　　　　必要であり、正確な光学的観測をする場合には専用の窓材などを配置する必要があります。
　　　　　　　　　ミリマシンでは、これら温度試験に関係する、防湿ケース内外への機構の設計・製作も承ります。

　　　　　

/
